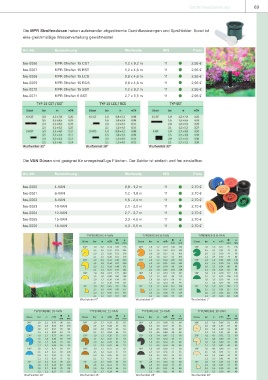

Page 71 - Gartenpumpen
P. 71
Gartenbewässerung 69
Die MPR Streifendüsen haben aufeinander abgestimmte Durchflussmengen und Sprühbilder. Somit ist
eine gleichmäßige Wasserverteilung gewährleistet.
Art.-Nr. Bezeichnung Wurfweite WG Preis
bre-0066 MPR Streifen 15 CST 1,2 x 9,2 m 11 2,95 €
bre-0067 MPR Streifen 15 EST 1,2 x 4,6 m 11 2,95 €
bre-0068 MPR Streifen 15 LCS 0,8 x 4,6 m 11 2,95 €
bre-0069 MPR Streifen 15 RCS 0,8 x 4,6 m 11 2,95 €
bre-0070 MPR Streifen 15 SST 1,2 x 9,2 m 11 2,95 €
bre-0071 MPR Streifen 9 SST 2,7 x 5,5 m 11 2,95 €
Die VAN Düsen sind geeignet für unregelmäßige Flächen. Der Sektor ist einfach und frei einstellbar.
Art.-Nr. Bezeichnung Wurfweite WG Preis
bre-0060 4-VAN 0,9 - 1,2 m 11 2,70 €
bre-0061 6-VAN 1,2 - 1,8 m 11 2,70 €
bre-0062 8-VAN 1,5 - 2,4 m 11 2,70 €
bre-0063 10-VAN 2,1 - 3,0 m 11 2,70 €
bre-0064 12-VAN 2,7 - 3,7 m 11 2,70 €
bre-0065 15-VAN 3,3 - 4,6 m 11 2,70 €
bre-0006 18-VAN 4,3 - 5,5 m 11 2,70 €
TYPENREIHE 4-VAN TYPENREIHE 6-VAN TYPENREIHE 8-VAN
Düsen bar m m³/h mm mm Düsen bar m m³/h mm mm Düsen bar m m³/h mm mm
330° 1,0 0,9 0,14 189 218 330° 1,0 1,2 0,19 144 166 330° 1,0 1,8 0,27 91 105
1,5 1,0 0,17 183 215 1,5 1,5 0,23 112 129 1,5 2,1 0,32 79 91
2,0 1,2 0,20 152 176 2,0 1,8 0,27 91 105 2,0 2,3 0,38 78 90
2,1 1,2 0,20 152 176 2,1 1,8 0,27 91 105 2,1 2,4 0,39 74 86
270° 1,0 0,9 0,12 198 229 270° 1,0 1,2 0,18 167 193 270° 1,0 1,8 0,25 103 119
1,5 1,0 0,14 187 216 1,5 1,5 0,21 124 143 1,5 2,1 0,30 91 105
2,0 1,2 0,16 148 171 2,0 1,8 0,24 99 114 2,0 2,3 0,34 86 99
2,1 1,2 0,17 157 181 2,1 1,8 0,25 103 119 2,1 2,4 0,35 81 94
180° 1,0 0,9 0,07 173 200 180° 1,0 1,2 0,10 139 161 180° 1,0 1,8 0,19 117 135
1,5 1,0 0,09 180 208 1,5 1,5 0,11 98 113 1,5 2,1 0,23 104 120
2,0 1,2 0,10 139 161 2,0 1,8 0,13 80 92 2,0 2,3 0,26 98 113
2,1 1,2 0,10 139 161 2,1 1,8 0,14 86 99 2,1 2,4 0,27 94 109
90° 1,0 0,9 0,05 247 285 90° 1,0 1,2 0,06 167 193 90° 1,0 1,8 0,12 148 171
1,5 1,0 0,06 240 277 1,5 1,5 0,07 124 143 1,5 2,1 0,14 127 147
2,0 1,2 0,06 167 193 2,0 1,8 0,08 99 114 2,0 2,3 0,16 121 140
2,1 1,2 0,07 194 224 2,1 1,8 0,08 99 114 2,1 2,4 0,16 111 128
Wurfwinkel 0° Wurfwinkel 0° Wurfwinkel 5°
TYPENREIHE 10-VAN TYPENREIHE 12-VAN TYPENREIHE 15-VAN TYPENREIHE 18-VAN
Düsen bar m m³/h Düsen bar m m³/h Düsen bar m m³/h Düsen bar m m³/h
mm mm mm mm mm mm mm mm
360° 1,0 2,1 0,44 96 111 360° 1,0 2,7 0,35 55 63 360° 1,0 3,4 0,60 52 60 360° 1,0 4,3 0,96 52 60
1,5 2,4 0,53 89 103 1,5 3,2 0,44 47 54 1,5 3,9 0,72 47 55 1,5 4,8 1,07 47 55
2,0 2,7 0,57 76 88 2,0 3,6 0,52 46 53 2,0 4,5 0,84 41 48 2,0 5,4 1,20 41 48
2,1 3,1 0,59 63 73 2,1 3,7 0,54 44 51 2,1 4,6 0,84 40 46 2,1 5,5 1,21 40 46
270° 1,0 2,1 0,33 96 111 270° 1,0 2,7 0,26 55 63 270° 1,0 3,4 0,45 52 60 270° 1,0 4,3 0,72 52 60
1,5 2,4 0,40 89 103 1,5 3,2 0,33 47 54 1,5 3,9 0,54 47 55 1,5 4,8 0,80 47 55
2,0 2,7 0,43 76 88 2,0 3,6 0,39 46 53 2,0 4,5 0,63 41 48 2,0 5,4 0,90 41 48
2,1 3,1 0,48 68 79 2,1 3,7 0,41 44 51 2,1 4,6 0,63 40 46 2,1 5,5 0,91 40 46
180° 1,0 2,1 0,22 96 111 180° 1,0 2,7 0,17 55 63 180° 1,0 3,4 0,30 52 60 180° 1,0 4,3 0,48 52 60
1,5 2,4 0,27 89 103 1,5 3,2 0,22 47 54 1,5 3,9 0,36 47 55 1,5 4,8 0,54 47 55
2,0 2,7 0,29 76 88 2,0 3,6 0,26 46 53 2,0 4,5 0,42 41 48 2,0 5,4 0,60 41 48
2,1 3,1 0,33 71 82 2,1 3,7 0,27 44 51 2,1 4,6 0,42 40 46 2,1 5,5 0,61 40 46
90° 1,0 2,1 0,11 96 111 90° 1,0 2,7 0,09 55 63 90° 1,0 3,4 0,15 52 60 90° 1,0 4,3 0,24 52 60
1,5 2,4 0,13 89 103 1,5 3,2 0,11 47 54 1,5 3,9 0,18 47 55 1,5 4,8 0,27 47 55
2,0 2,7 0,14 76 88 2,0 3,6 0,13 46 53 2,0 4,5 0,21 41 48 2,0 5,4 0,30 41 48
2,1 3,1 0,17 73 85 2,1 3,7 0,14 44 51 2,1 4,6 0,21 40 46 2,1 5,5 0,30 40 46
Wurfwinkel 10° Wurfwinkel 15° Wurfwinkel 23° Wurfwinkel 26°
